Seat Altea 2005 Manuel du propriétaire (in French)

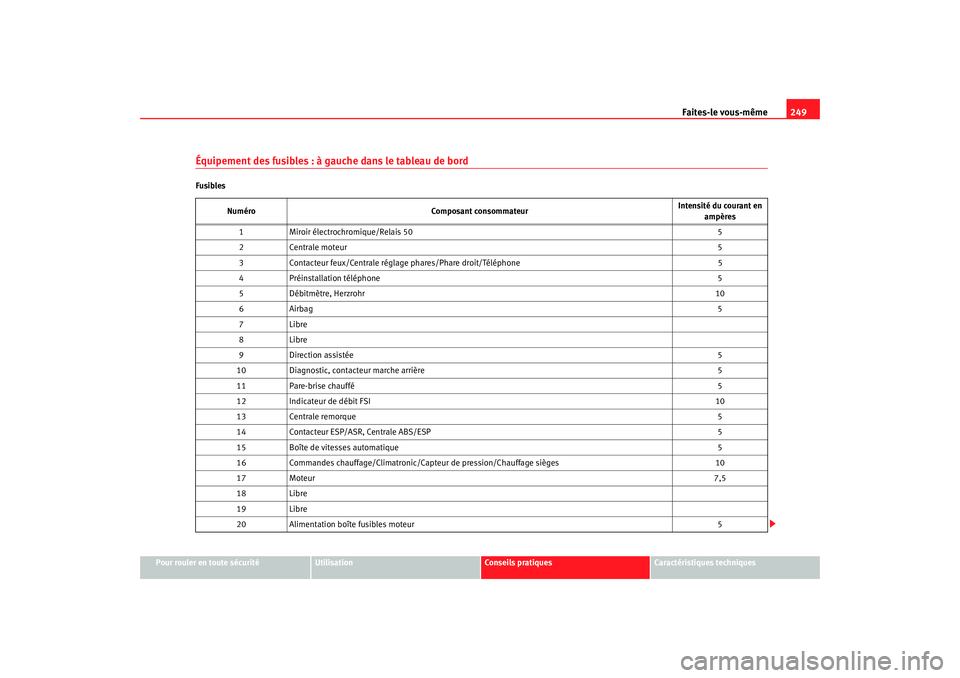

Faites-le vous-même249
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
Équipement des fusibles : à gauche dans le tableau de bordFusibles
Numéro Composant consommateur Intensité du courant en
ampères
1 Miroir électrochromique/Relais 50 5
2 Centrale moteur 5
3 Contacteur feux/Centrale réglage phares/Phare droit/Téléphone 5
4 Préinstallation téléphone 5
5 Débitmètre, Herzrohr 10
6A ir b ag 5
7 Libre
8 Libre
9 Direction assistée 5
10 Diagnostic, contacteur marche arrière 5
11 Pare-brise chauffé 5
12 Indicateur de débit FSI 10
13 Centrale remorque 5
14 Contacteur ESP/ASR, Centrale ABS/ESP 5
15 Boîte de vitesses automatique 5
16 Commandes chauffage/Climatronic/Capteur de pression/Chauffage sièges 10
17 Moteur 7,5
18 Libre
19 Libre
20 Alimentation boîte fusibles moteur 5
altea_frances_ok Seite 249 Samstag, 21. Mai 2005 6:28 18

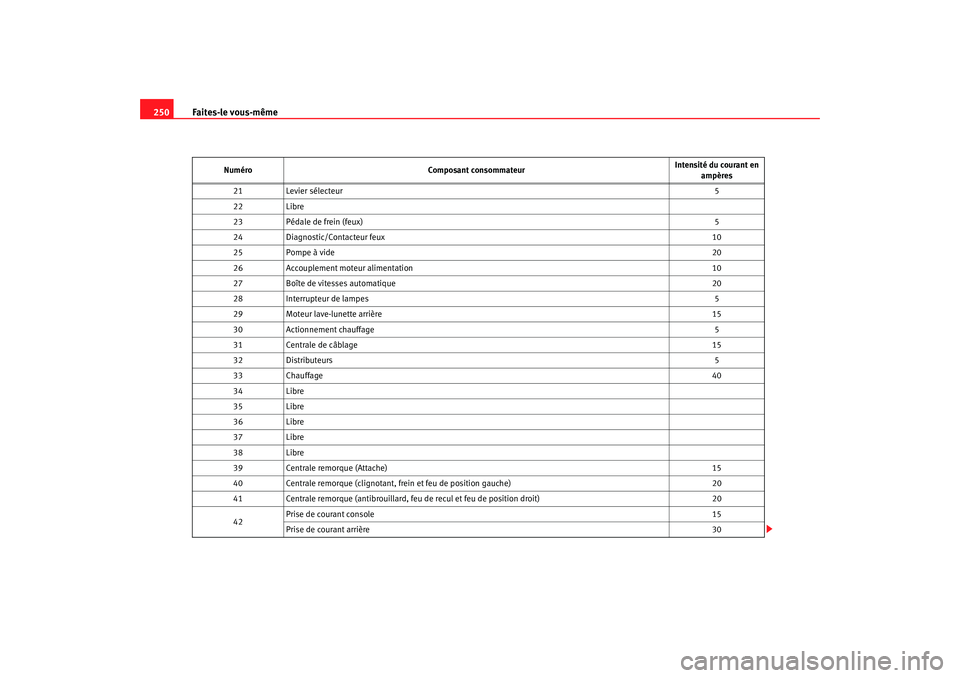

Faites-le vous-même
250
21 Levier sélecteur 5
22 Libre
23 Pédale de frein (feux) 5
24 Diagnostic/Contacteur feux 10
25 Pompe à vide 20
26 Accouplement moteur alimentation 10
27 Boîte de vitesses automatique 20
28 Interrupteur de lampes 5
29 Moteur lave-lunette arrière 15
30 Actionnement chauffage 5
31 Centrale de câblage 15
32 Distributeurs 5
33 Chauffage 40
34 Libre
35 Libre
36 Libre
37 Libre
38 Libre
39 Centrale remorque (Attache) 15
40 Centrale remorque (clignotant, fr ein et feu de position gauche) 20
41 Centrale remorque (antibrouillard, fe u de recul et feu de position droit) 20
42 Prise de courant console
15
Prise de courant arrière 30
Numéro
Composant consommateur Intensité du courant en
ampères
altea_frances_ok Seite 250 Samstag, 21. Mai 2005 6:28 18

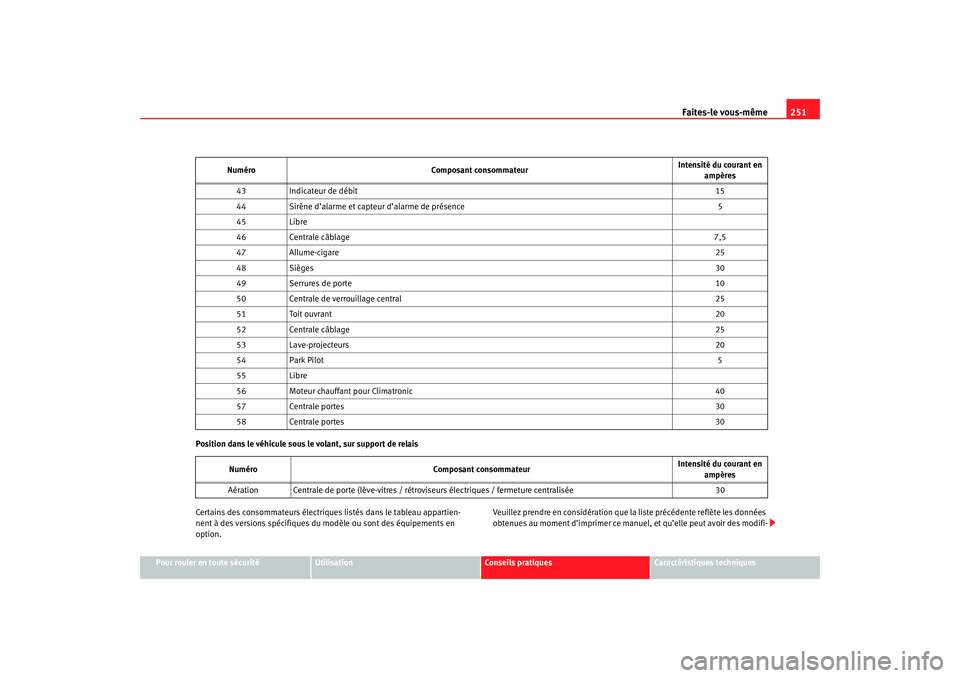

Faites-le vous-même251
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
Position dans le véhicule sous le volant, sur support de relais
Certains des consommateurs électriques listés dans le tableau appartien-
nent à des versions spécifiques du modèle ou sont des équipements en
option.
Veuillez prendre en considération que la liste précédente reflète les données
obtenues au moment d’imprimer ce ma
nuel, et qu’elle peut avoir des modifi-
43
Indicateur de débit 15
44 Sirène d’alarme et capteur d’alarme de présence 5
45 Libre
46 Centrale câblage 7,5
47 Allume-cigare 25
48 Sièges 30
49 Serrures de porte 10
50 Centrale de verrouillage central 25
51 Toit ouvrant 20
52 Centrale câblage 25
53 Lave-projecteurs 20
54 Park Pilot 5
55 Libre
56 Moteur chauffant pour Climatronic 40
57 Centrale portes 30
58 Centrale portes 30
Numéro Composant consommateur Intensité du courant en
ampères
Aération Centrale de porte (lève-vitres / rétroviseurs électriques / fermeture centralisée 30
Numéro
Composant consommateur Intensité du courant en
ampères
altea_frances_ok Seite 251 Samstag, 21. Mai 2005 6:28 18

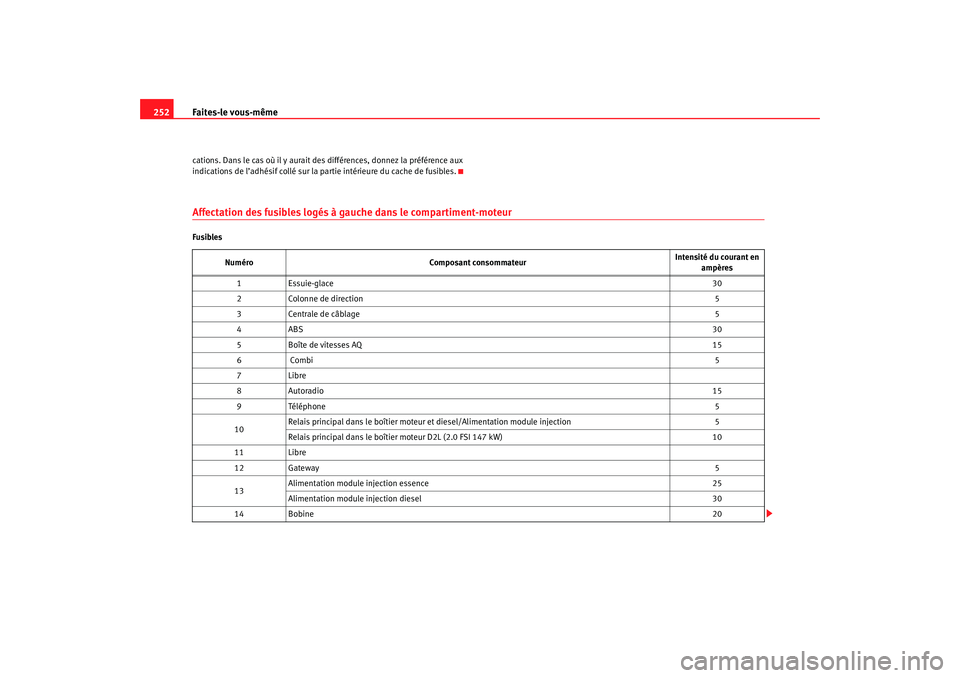

Faites-le vous-même
252cations. Dans le cas où il y aurait des différences, donnez la préférence aux
indications de l’adhésif collé sur la partie intérieure du cache de fusibles.Affectation des fusibles logés à gauche dans le compartiment-moteurFusibles
Numéro Composant consommateur Intensité du courant en
ampères
1 Essuie-glace 30
2 Colonne de direction 5
3 Centrale de câblage 5
4A BS 30
5 Boîte de vitesses AQ 15
6 C om bi 5
7L ib re
8 Autoradio 15
9T élé p h on e 5
10 Relais principal dans le boîtier moteur
et diesel/Alimentation module injection 5
Relais principal dans le boîtier moteur D2L (2.0 FSI 147 kW) 10
11 Libre
12 Gateway 5
13 Alimentation module injection essence
25
Alimentation module injection diesel 30
14 Bobine 20
altea_frances_ok Seite 252 Samstag, 21. Mai 2005 6:28 18

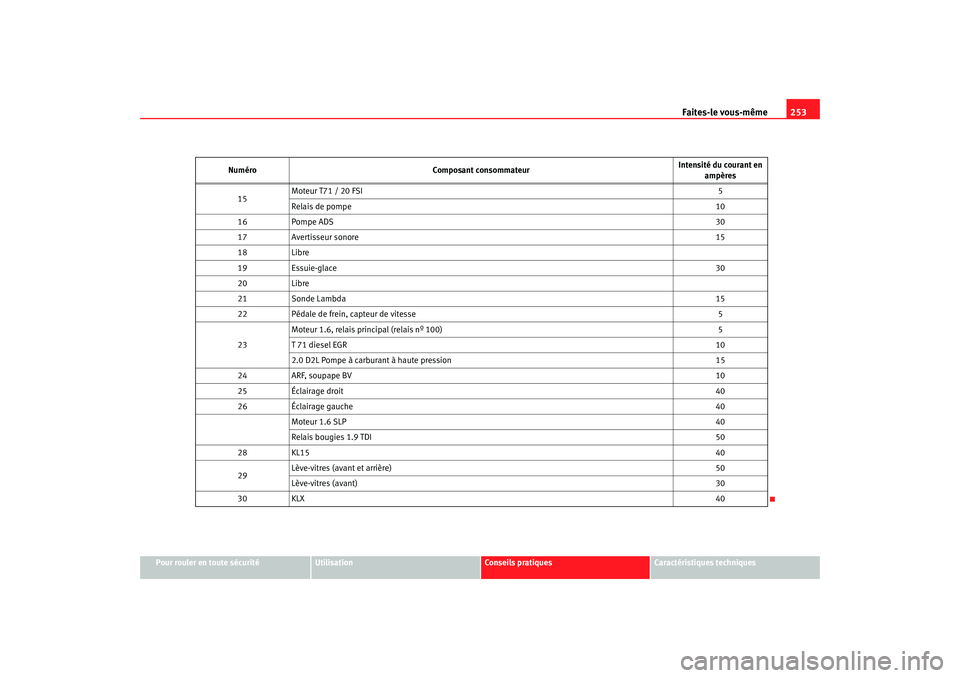

Faites-le vous-même253
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
15
Moteur T71 / 20 FSI
5
Relais de pompe 10
16 Pompe ADS 30
17 Avertisseur sonore 15
18 Libre
19 Essuie-glace 30
20 Libre
21 Sonde Lambda 15
22 Pédale de frein, capteur de vitesse 5
23 Moteur 1.6, relais principal (relais nº 100)
5
T 71 diesel EGR 10
2.0 D2L Pompe à carburant à haute pression 15
24 ARF, soupape BV 10
25 Éclairage droit 40
26 Éclairage gauche 40
Moteur 1.6 SLP 40
Relais bougies 1.9 TDI 50
28 KL15 40
29 Lève-vitres (ava
nt et arrière) 50
Lève-vitres (avant) 30
30 KLX 40
Numéro
Composant consommateur Intensité du courant en
ampères
altea_frances_ok Seite 253 Samstag, 21. Mai 2005 6:28 18

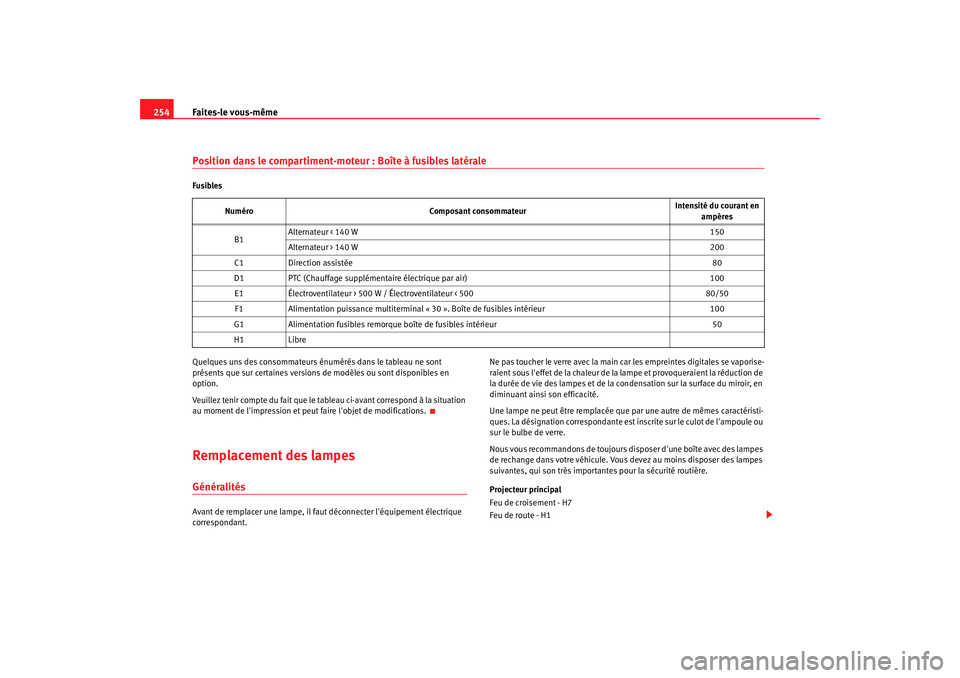

Faites-le vous-même
254Position dans le compartiment-moteur : Boîte à fusibles latéraleFusibles
Quelques uns des consommateurs énumérés dans le tableau ne sont
présents que sur certaines versions de modèles ou sont disponibles en
option.
Veuillez tenir compte du fait que le tableau ci-avant correspond à la situation
au moment de l'impression et peut faire l'objet de modifications. Remplacement des lampesGénéralitésAvant de remplacer une lampe, il faut déconnecter l'équipement électrique
correspondant. Ne pas toucher le verre avec la main car les empreintes digitales se vaporise-
raient sous l'effet de la chaleur de la lampe et provoqueraient la réduction de
la durée de vie des lampes et de la condensation sur la surface du miroir, en
diminuant ainsi son efficacité.
Une lampe ne peut être remplacée que par une autre de mêmes caractéristi-
ques. La désignation correspondante est inscrite sur le culot de l'ampoule ou
sur le bulbe de verre.
Nous vous recommandons de toujours disposer d'une boîte avec des lampes
de rechange dans votre véhicule. Vous devez au moins disposer des lampes
suivantes, qui son très importan
tes pour la sécurité routière.
Projecteur principal
Feu de croisement - H7
Feu de route - H1
Numéro
Composant consommateur Intensité du courant en
ampères
B1 Alternateur < 140 W
150
Alternateur > 140 W 200
C1 Direction assistée 80
D1 PTC (Chauffage supplément aire électrique par air) 100
E1 Électroventilateur > 500 W / Électroventilateur < 500 80/50
F1 Alimentation puissance multiterminal « 30 ». Boîte de fusibles intérieur 100
G1 Alimentation fusibles remorque boîte de fusibles intérieur 50
H1 Libre
altea_frances_ok Seite 254 Samstag, 21. Mai 2005 6:28 18

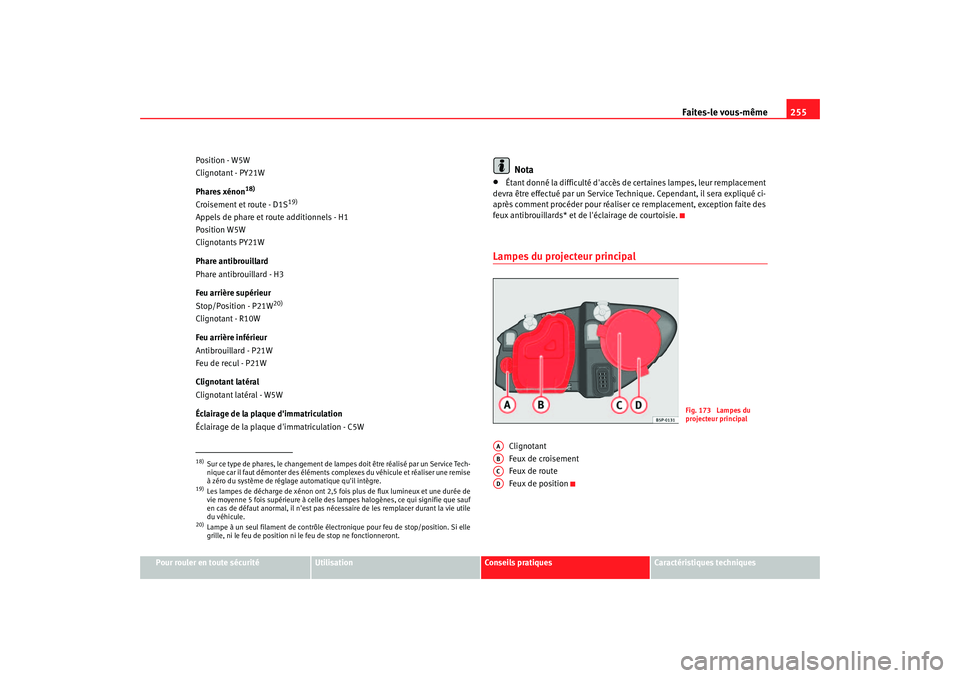

Faites-le vous-même255
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
Position - W5W
Clignotant - PY21W
Phares xénon
18)
Croisement et route - D1S
19)
Appels de phare et route additionnels - H1
Position W5W
Clignotants PY21W
Phare antibrouillard
Phare antibrouillard - H3
Feu arrière supérieur
Stop/Position - P21W
20)
Clignotant - R10W
Feu arrière inférieur
Antibrouillard - P21W
Feu de recul - P21W
Clignotant latéral
Clignotant latéral - W5W
Éclairage de la plaque d'immatriculation
Éclairage de la plaque d'immatriculation - C5W
Nota
•
Étant donné la difficulté d'accès de
certaines lampes, leur remplacement
devra être effectué par un Service Technique. Cependant, il sera expliqué ci-
après comment procéder pour réaliser ce remplacement, exception faite des
feux antibrouillards* et de l'éclairage de courtoisie.
Lampes du projecteur principal
Clignotant
Feux de croisement
Feux de route
Feux de position
18)Sur ce type de phares, le changement de lampes doit être réalisé par un Service Tech-
nique car il faut démonter des éléments complexes du véhicule et réaliser une remise
à zéro du système de réglage automatique qu'il intègre.19)Les lampes de décharge de xénon ont 2,5 fo is plus de flux lumineux et une durée de
vie moyenne 5 fois supérieure à celle des lampes halogènes, ce qui signifie que sauf
en cas de défaut anormal, il n'est pas nécessaire de les remplacer durant la vie utile
du véhicule.20)Lampe à un seul filament de contrôle électronique pour feu de stop/position. Si elle
grille, ni le feu de position ni le feu de stop ne fonctionneront.
Fig. 173 Lampes du
projecteur principal
AAABACAD
altea_frances_ok Seite 255 Samstag, 21. Mai 2005 6:28 18

Faites-le vous-même
256Lampes du feu clignotant– Ouvrez le capot-moteur .
– Tournez le porte-lampes ⇒fig. 174 vers la gauche puis tirez.
– Retirez l'ampoule en appuyant sur le porte-lampe et en la tour- nant simultanément vers la gauche.
– Procédez à l'envers pour la monter.
Feu de croisement–Ouvrez le capot-moteur
Fig. 174 Lampe du feu
clignotant
AA
Fig. 175 Feux de croise-
mentFig. 176 Feux de croise-
ment
altea_frances_ok Seite 256 Samstag, 21. Mai 2005 6:28 18

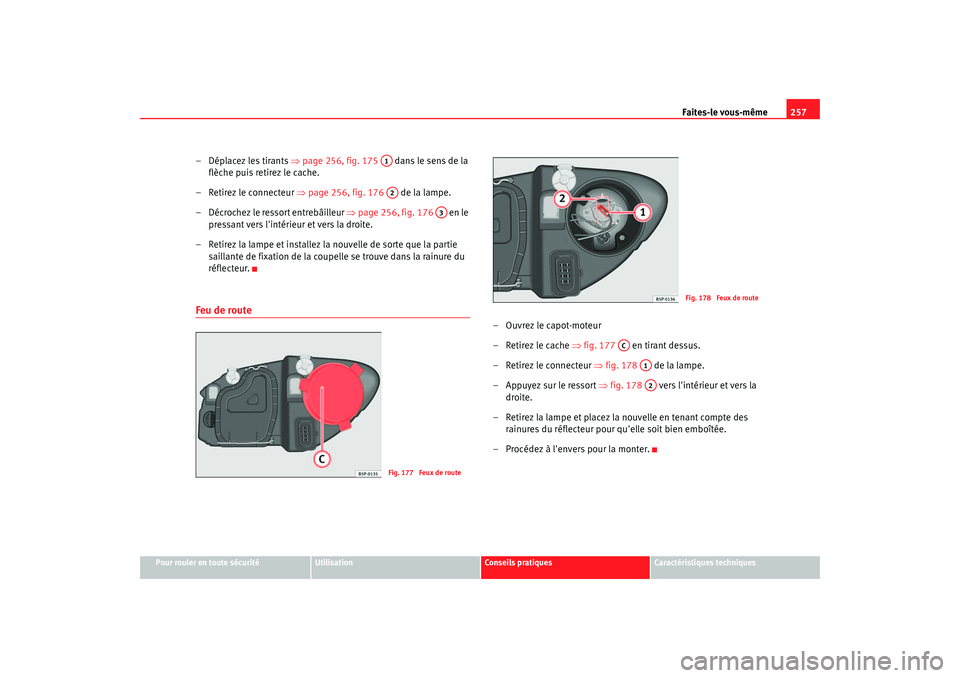

Faites-le vous-même257
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
– Déplacez les tirants ⇒page 256, fig. 175 dans le sens de la
flèche puis retirez le cache.
– Retirez le connecteur ⇒page 256, fig. 176 de la lampe.
– Décrochez le ressort entrebâilleur ⇒page 256, fig. 176 en le
pressant vers l'intérieur et vers la droite.
– Retirez la lampe et installez la nouvelle de sorte que la partie saillante de fixation de la coupelle se trouve dans la rainure du
réflecteur.Feu de route
– Ouvrez le capot-moteur
– Retirez le cache ⇒fig. 177 en tirant dessus.
– Retirez le connecteur ⇒fig. 178 de la lampe.
–Appuyez sur le ressort ⇒ fig. 178 vers l'intérieur et vers la
droite.
– Retirez la lampe et placez la nouvelle en tenant compte des rainures du réflecteur pour qu'elle soit bien emboîtée.
– Procédez à l'envers pour la monter.
A1A2
A3
Fig. 177 Feux de route
Fig. 178 Feux de route
AC
A1A2
altea_frances_ok Seite 257 Samstag, 21. Mai 2005 6:28 18

Faites-le vous-même

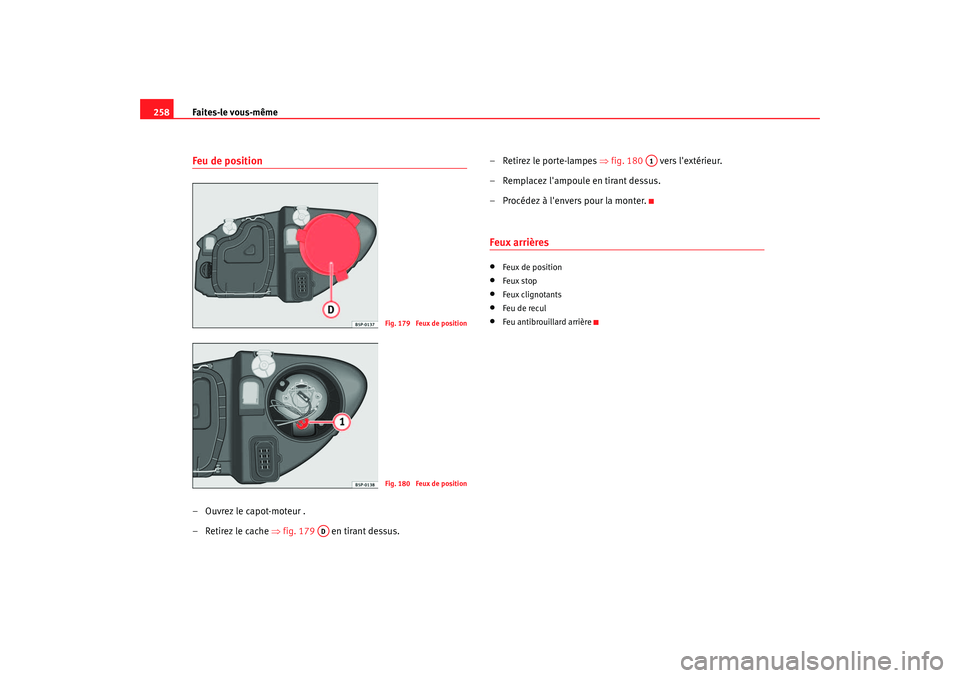

258Feu de position– Ouvrez le capot-moteur .
– Retirez le cache ⇒fig. 179 en tirant dessus. – Retirez le porte-lampes
⇒fig. 180 vers l'extérieur.
– Remplacez l'ampoule en tirant dessus.
– Procédez à l'envers pour la monter.
Feux arrières•
Feux de position
•
Feux stop
•
Feux clignotants
•
Feu de recul
•
Feu antibrouillard arrière
Fig. 179 Feux de positionFig. 180 Feux de position
AD
A1
